TMP Phased Array Antenna (Antenna piatta)







The new broadband on the move









Qualification (equals to a 60 cm. parabola)

Antenna RX:
G/T = 13.5 dB/°K @ 12GHz @ 30° elevation

Antenna TX:
Gain = 36.5 dBi @ 14GHz EIRP = 39.51 dBW

tmp-pa-ant01

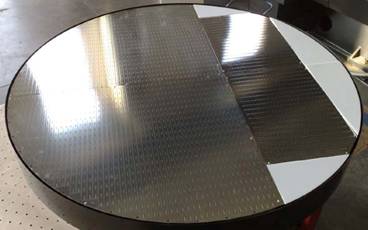

Questa è la prima antenna piatta al mondo ad integrare la tecnologia del Phased Array con quella del multi-beam e un sistema di tracking dinamico estremamente accurato e veloce. Il risultato è un’antenna molto piatta e leggera (circa 15Kg) con un guadagno EIRP in trasmis-sione di 39.51 dBW e con un ottimo G/T di 13.5 dB/°K @ 12GHz @ 30° elevation.

Paragonata a tutte le altre antenne in com-mercio di questo tipo, a parità di superficie radiante, questo progetto ha un’efficienza maggiore del 35%, un peso inferiore del 50% e non ha problemi di accumulo di calore all’interno dei moduli di trasmissione. Il pro-getto è dimensionabile, quindi a secondo del guadagno che si vuole ottenere, utilizzando sempre ed esattamente la stessa tecnica, è possibile realizzare antenne in banda Ku per uso mobile di diverse dimensioni (diverso diametro) per qualsiasi tipo di rete satellitare e condizioni operative.

Il progetto in oggetto sviluppa una superficie con diametro di un metro, in cui sono con-tenute le antenne TX e RX, l’elettronica di trasmissione e ricezione e quella di tracking.



L’intera antenna è realizzata con materiali estremamente leggeri e resistenti: fibra di carbonio, teflon, alluminio AVIO e titanio. Par-ticolare attenzione è stata riservata agli algo-ritmi di tracking che funzionano, per quanto riguarda il puntamento in azimuth, attraverso attuazione meccanica e per quanto riguardano l’elevazione e lo skew, totalmente attraverso attuazione elettronica. Questa combinazione risolve e semplifica i complessi sistemi di tracking che affliggono le pure antenne phased array e che le rendono poco utilizzabili nel settore del mobile consumer.




tmp-pa-ant02

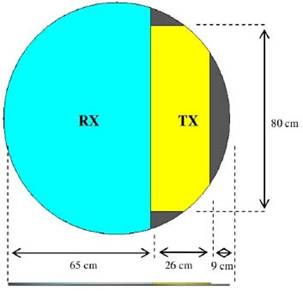

Specifiche tecniche

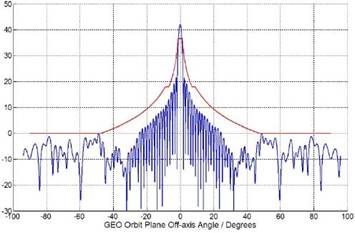

Radiation Pattern @ centre frequency (dB)




tmp-pa-ant03







Diagram of radiation multifascio



EIRP (dBW/1MHz)




tmp-pa-ant04

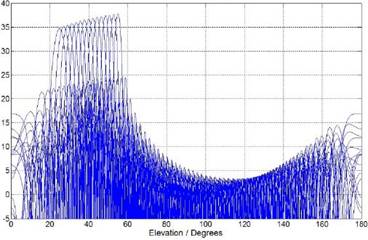

TX Antenna EIRP on the GEO Satellite Orbit Plane



RX Antenna Gain (dB)




tmp-pa-ant05

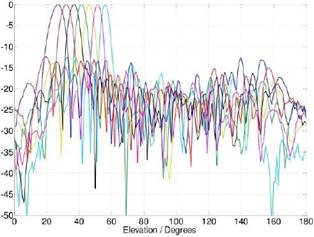

RX Antenna Gain in the Elevation Plane











back to top
